安全玻璃應用---鋼化玻璃應用專題

　　熱浸處理（二次熱處理，Heat Soak Test ）

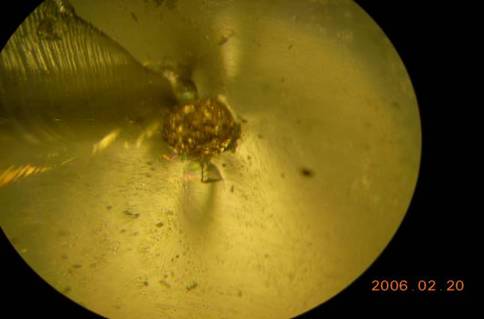

　　通過熱浸處理，既將鋼化玻璃浸入290±10℃的溶液中2小時以上，通過加速α- NiS的相變可引爆有潛在自爆可能的玻璃。德國標準DIN18516在90年版中規定的保溫時間為8小時，而prEN14179-1：2001（E）標準則將保溫時間降到了2小時。

　　經熱浸處理后鋼化玻璃的自爆率可控制在1片/400T～600T，相當于30000～ 45000片6mm厚的玻璃中自爆概率為1片，這種概率應能滿足工程應用的需要。

　　經熱浸處理的鋼化玻璃，一般要增加10%以上的加工成本�，F行JGJ102第3.4.5條規定鋼化玻璃宜經過二次熱處理，但實際工程應用中較少采用。　
　　降低鋼化玻璃的表面應力
　　國內廠家一般將鋼化玻璃表面張力設定在100MPa左右，實際情況可能更高一些。鋼化玻璃自身的張應力約為32MPa～46MPa，玻璃的抗張強度是59MPa～62MPa，只要硫化鎳膨脹產生的張力在30MPa，則足以引發自爆。若降低其表面應力，相應地會降低鋼化玻璃本身自有的張應力，從而有助于減少自爆的發生。

　　美國標準ASTMC1048中規定鋼化玻璃的表面應力范圍為大于69MPa；半鋼化（熱增強）玻璃為24MPa～52MPa。我國今年3月1日實施的新國家標準GB15763.2-2005《建筑用安全玻璃第2部分：鋼化玻璃》要求其表面應力不應小于90MPa.這比此前老標準中規定的95MPa降低了5MPa，有利于減少自爆。

　　夾層玻璃值得廣泛推廣應用
　　“工作狀態強而不裂、破碎狀態散而不落”應作為高層建筑玻璃應用的基本原則。 　　夾層玻璃具有較高強度、隔聲性能、抗沖擊性能、防飛散性能。
