我國
石材幕墻年使用量已超過100萬m’，如果加上墻面
干掛石材裝修(
裝飾性幕墻)其量更大，《
金屬與石材幕墻工程技術規范》JGJl33對
石板材的開槽(孔)、勾(栓)尺寸只有原則的規定，對勾(栓)與槽(孔)的連接配合構造沒有明確要求。從石材幕墻實際工程破壞和試驗結果看，石材幕墻石
板材連接破壞大部分為槽(孔)沖切(錐體)破壞，對槽(孔)破壞情況的分析表明，槽(孔)與勾(栓)配合尺寸的正確選擇是非常重要的，它對石材幕墻石板材連接性能起到關鍵作用。勾(栓)與槽(孔)的配合不僅要考慮施工、安裝時便于調整，而更重要的是考慮槽(孔)的受力特點，在嚴格控制施工偏差、滿足施工安裝必要的調整尺寸基礎上，確定槽(孑1)尺寸，使其達到最佳受力狀態。現在對各種連接配合構造分別進行討論。
1、通槽通長勾(圖1)
通槽即沿板上、下邊通長開槽，一般槽寬取7mm，槽深取15—17mm，這樣取值是按勾厚4mm，勾錨人槽10—12mm考慮的，通長勾勾長一般取比板寬兩端各減5mm考慮。

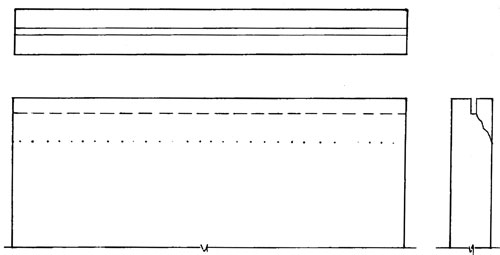

圖1 通槽(普通槽)通長勾
從破壞情況分析，通槽通長勾破壞時石材沿槽底向下
剝離，剝離角隨石材
強度而異石材強度高，角度小(即剝離面積大)，石材強度低，角度大(即剝離面積小)。由于通長設勾，總的剝離面積等于板寬乘剝離深度，剝離面積大，受力特別有利，但勾的用料較多。從以上分析還可看出如果槽開得很深，剝離深度不會因開槽深度而相應改變，即槽深比勾錨人深度大于5mm以上后，會減少剝離面積，減少抗剪
承載能力(圖2)。
圖2 通槽(深槽)通長勾
2、通槽短勾(圖3)
圖3通槽短勾
石板材上開通槽(一般槽寬取7mm，槽深取15-17mm)，用短勾連接，板材受剪破壞時，短勾兩側槽壁
剪切破壞，并從勾下槽底向下剝離，剪切破壞面積為槽壁剪切面積加槽底下板面剝離破壞面積，剝離面積隨勾寬和槽深而變化。總體來說，其總剝離面積遠遠小于通槽通長勾，是所有勾槽連接
節點中剪切(剝離)面積最少的，即最易剪切破壞的連接節點。
3 短平槽短勾(圖4)
圖4 短平槽短勾
