4．1．3．3 抓住關鍵“漏點”
根據排水路徑，尋找路徑中的“可能漏點”，進行防水密封設防，首先考慮玻璃部分的單向接縫，如玻璃板塊拼接處的縱向接縫、橫向接縫；其次對縱橫交接處的防水和排水進行設計；最后對最終排水部分的如天溝、落水口、檐口等匯水結構進行設計；
4．1．3．4 多道設防
根據采光頂具體構造，針對不同的結合部位進行一道和多道防水設防。要針對外界明水、滲漏水、冷凝水等不同情況，進行防水道次設計，一般對于結合部位有外視扣板、
扣條的情況，應考慮3道防水密封；
4．1．3．5 考慮多種變形
由于玻璃采光頂主要是由高強輕質材料構成，特別是支撐結構由
金屬鋼材、
鋁型材為主，可能存在的變形很多，如結構變形、溫差變形、震動變形等等，變形的直接影響首先是構造節(jié)點。因此，設計時應充分考慮節(jié)點滿足變形的要求。應在設防上、構造上、選材上多方考慮。
4．1．3．6 合理選用密封材料
為確保節(jié)點防水的質量，應該充分利用各種材料的特點。選材上應盡量采用高強度、
高彈性、高延伸性材料。具體說，應根據具體防水位置，考慮采用不同的密封材料和
柔性防水材料等互補并用的多道設防，包括設置附加層等。必要時還要考慮防水層的耐老化、耐穿刺以及飛禽破壞等。
4．1．3．7
耐久性和針對性
節(jié)點設計，應考慮其耐久性問題，保證節(jié)點設防的耐久性不低于整體防水的耐久性，不能只顧暫時可用。玻璃采光頂造型十分豐富，每個采光頂的節(jié)點都有其相同點和不同點，應該針對各自的使用條件和特點予以設計。
4．2 防水節(jié)點構造
4．2．1 特點和形式
由于建筑的多樣性，每一個玻璃采光頂構造都有所不同，要獲得一個有效的防水系統必須考慮多種因素，而節(jié)點構造是多種因素綜合作用的關鍵，是防水設計的重點和難點。節(jié)點部位具有變形集中、形狀復雜、施工面狹小、操作困難、工作環(huán)境惡劣等特點。
玻璃采光頂節(jié)點構造中的各種縫隙形式取決于采光頂構造本身，無論何種造型的采光頂，歸納到節(jié)點技術，主要分為：點支撐結構的玻璃板塊接縫節(jié)點和駁接頭處的玻璃接縫節(jié)點；隱框節(jié)點；明框節(jié)點；采光頂與其它材質交接部位節(jié)點；與主體支撐結構交接部位節(jié)點。
4．2．2 技術要點
4．2．1．1 最大限度地發(fā)揮外部濕法密封或干法密封的效果，但在采光頂的整體防水上不能只依靠外部密封。既在保證一道防水設防的基礎上，要考慮對滲流水的二道防水設防；
4．2．1．2 最大程度的減少或消除外部密封處的積水。例如對水平方向的外飾構件造成的積水可能降至最低；
4．2．1．3 對進入節(jié)點內部的水必須加以控制，并使其按重力方向有組織的流出室外。特別是針對扣板內側和玻璃鑲嵌槽的進水，盡量將進水和系統的內層密封適當隔離。
4．2．1．4 對節(jié)點內部
鋁框和玻璃邊部的冷凝水必須加以控制、收集和排出，以防止這些冷凝水積聚在鋁框內部和玻璃表面上。
4．2．1．5 任何密封都不能百分之百地保證不漏水。采光頂構造節(jié)點的防水性是需要細致和技巧的細部設計，如設計冷凝水設防時，還要考慮外部空氣通道依靠氣體揮發(fā)而消失。
4．2．3 基本主框節(jié)點（圖2）
這是一個典型的明框節(jié)點。相比之下，使用
硅酮結構膠密封的水平隱框設計更具防水性，而且具有減少灰塵和雜物積存量方面的優(yōu)點，但成本高，
硅酮結構膠的性能受環(huán)境影響很大，容易損害系統的整體防水性能。扣板的存在，為增加防水道次提供了可能空間。
玻璃下部支撐肋的高度足以能夠防止
中空玻璃邊部密封部位和
膠條等浸入水中。根據美國《
建筑玻璃實用手冊》資料，當幕墻傾斜角等于或大于30o和水平
橫梁長度不超過1．8m的情況下，此處高度約10~13mm為宜。
另外，相對上述豎框（視為主框）的橫框應盡量采用較低的不帶外扣蓋的壓條，這可以最大限度的減少外表面的積水量。
4．2．4橫框與豎框的交接（圖3）
橫框與豎框的交接節(jié)點是第二個典型節(jié)點。最主要的特點是橫框中玻璃槽的
搭接延長部分能夠促進橫框向豎框的排水。
傳統的做法是將橫豎框交接處鋁
型材間的防漏氣和防水密封采用密封膠密封，這只是一種不切實際的理想設計，實際效果往往事與愿違。因為
打膠操作時很難對打膠表面進行處理，打膠量無法有效控制，密封膠用量一旦過大，會把豎框玻璃鑲嵌槽堵塞。同時鋁材斷面如有任何的變形吸收位移，則密封膠就會因受
剪切刀而出現缺口，水和空氣 此處使用連續(xù)的
丁基膠帶是非常必要和有效的，根據美國對在采光頂上使用15年后的調查，發(fā)現
丁基膠帶仍然保持著柔
韌性。這種膠帶在夏天變熱時，它本身會有一些自密封能力。應用一條連續(xù)的膠帶密封
橡膠密封條和鋁框之間的接縫，雖然，連接處如能增加一些理論設計接縫更好，在接縫處對密封膠過分的依賴是最常見的失敗原因。應推廣使用密封膠加膠帶的縫隙處理做法。

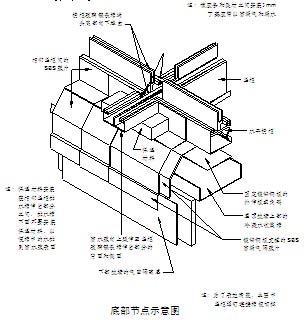

4．2．5 收口部分的構造（圖4）
上一頁123456下一頁
