昨天上午10:45時左右，沈陽遠大鋁業工程有限公司在上海中心大廈76樓東南面，更換因內部裝修而損壞的外墻玻璃時，吊裝人員疏忽大意，將一塊已經從幕墻框架上撤除的破損玻璃片，從吊機上不慎滑落，墜落到大廈東側4號門附近的東泰路上，隨后彈到了路邊一位正在開門準備下車的駕駛員腳上，造成其腳部軟組織受傷。
上海中心大廈更換玻璃的東南面外景
事情回放：事發時，工人正在現場施工更換一塊已經破損的玻璃，在更換的過程中，施工人員對外墻需更換的玻璃進行了切割，以保證吊裝安全，但在通過擦窗機進行轉運的過程中 ，由于工人操作不當，轉運中的玻璃發生滑落，發生滑落的玻璃約為完整玻璃大小的三分之一，墜落高度約為76層高。據沈陽遠大鋁業工程有限公司項目經理許陽川介紹，發生滑落的玻璃編號為76層102號 ，一整塊玻璃的重量約為800公斤左右，滑落部分重量約超過200公斤，尺寸約2.4米長、1.2米寬。

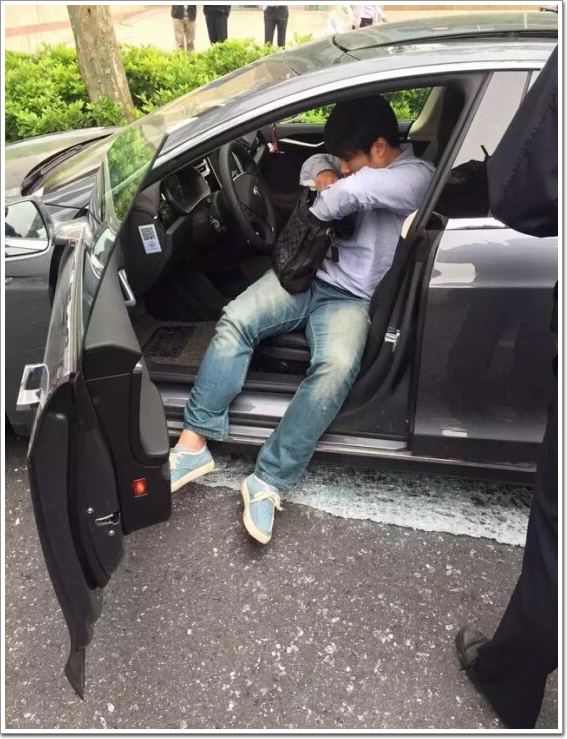

現場照片1
現場照片2
來自上海建工集團上海中心項目部的常務副經理許建強則強調，其實整個上海中心的玻璃更換，對施工和工藝都有嚴格的方案設計，目前從方案本身來說，并沒有出現問題，還是操作中人為因素的原因造成的問題。當時，施工人員在作業中操作不當，導致吊鉤吊住的玻璃，在下降過程中與擦窗機上的吊籃，發生碰撞后墜落。
據了解，此次上海中心的維修保養作業，涉及更換幾十塊，因內部裝修時造成的破損玻璃，目前仍有四塊玻璃未更換，等進一步優化整個施工措施和流程后，將會再次啟動更換作業。
【中國幕墻網ALwindoor.comt前期報道】上海中心外幕墻玻璃，全部采用超白玻璃，設計施工經過嚴格的測試和檢驗，經受住了多次臺風及嚴寒的考驗，目前沒有出現自爆情況。
超白玻璃，學術的名稱為低鐵玻璃，也就是其鐵雜質的含量極低，透光率可達91.5%以上，在玻璃的提純過程中，把鐵原子除去的過程中，同時也把造成鋼化玻璃“自爆”的元兇——硫化鎳也最大限度地除去了。目前，全球嘗無一例采用超白玻璃的幕墻建筑，發生“玻璃自爆”的案例。

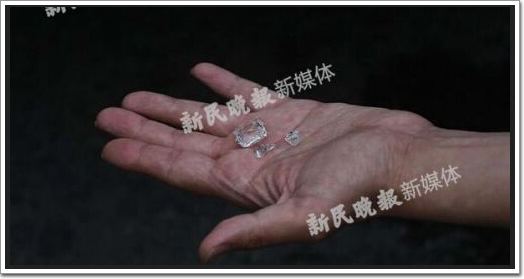

圖說：掉落的玻璃碎渣，因上海中心大廈，外層幕墻全部采用“超白鋼化SGP夾膠玻璃，破損后呈鈍形顆粒狀，與普通玻璃刀狀的尖角全然不同。圖片轉自“新民晚報新民網記者蕭君瑋攝”
行業專家觀點：
深圳市建筑門窗幕墻學會：這一消息引爆了行業內的所有圈和群。根據最新的消息，這玻璃既不是自爆也不是正常使用過程中損壞，而是人為的損壞。墜落的玻璃是在更換過程中意外滑落的殘余玻璃。這是施工的問題，不要擴大化。但是換玻璃也是有嚴重的施工安全措施管理問題，正好給大家提個醒，要將維修維護過程的安全管理納入企業安全管理的機制中，必要時尚需專項安全的論證，不可忽視。幕墻設計是技術，幕墻施工也是技術，有時其難度更超過設計的難度。
《蘇州市建筑金屬結構協會、蘇州市建筑幕墻門窗科技(專家)委員會、蘇州市土木建筑學會金屬結構委員會》發布信息如下：有關新聞媒體報道的“上海中心幕墻玻璃76層直落地面，一車受損傷……”的報道，引起行業內外極大反響。經與上海中心和有關行業管理部門領導及遠大領導核實報道，明確玻璃碎落：非玻璃原因、非設計原因、非粘接膠原因、非原施工安裝原因等技術質量問題!是一起人為損壞事故。墜落的玻璃是在更換過程中意外滑落的殘余玻璃塊。這是更換玻璃安全不到位的問題，不要擴大化，更不要輕信謠傳。同時專家指出：更換玻璃應該有嚴謹的施工安全措施管理問題，特別是超高層玻璃更換問題，要將維修維護過程的安全管理納入企業更高級別的安全管理機制中，不可忽視。盡管該工程玻璃更換作了安全評審…，但仍出現了不該發生的事故。該事件也反映了，上海中心這樣超高層、超大玻璃更換玻璃(最大2.4*4.5=10.8平米)之難。以上情況說明請各幕墻設計院所、幕墻公司周之。
更多相關報道，請訪問中國幕墻網上海中心專題：
零距離接觸亞洲第一高樓——盤點上海中心大廈十宗“最”
專題鏈接：http://m.7776788.com/632/
延伸閱讀：
這座632米的大廈是高難度高標準工程，無論是其所處位置還是雙層幕墻的特點，都使其從立項之初便備受關注。上海中心外幕墻采用直立階梯式幕墻系統，突破了玻璃幕墻傳統的立柱橫梁結構系統，在玻璃幕墻結構（詞條“玻璃幕墻結構”由行業大百科提供）設計中，率先采用了整體建模和冗余度設計，扭轉，剪切，彎曲和軸向力共同作用下玻璃幕墻支撐構件的校核，溫度作用和抗震性能設計等都突破了中國現行幕墻規范。
工程名稱：上海中心大廈
建筑高度：632m
幕墻類型：單元式幕墻
支持體系：混泥土結構
面固定體系：明框幕墻
施工方法：單元式幕墻施工
幕墻系統：內層幕墻(A 幕墻)（北京江河幕墻承建）、幕墻支撐系統(CWSS)、外層幕墻(B 幕墻)（沈陽遠大幕墻承建）、裙樓幕墻（武漢凌云幕墻承建）

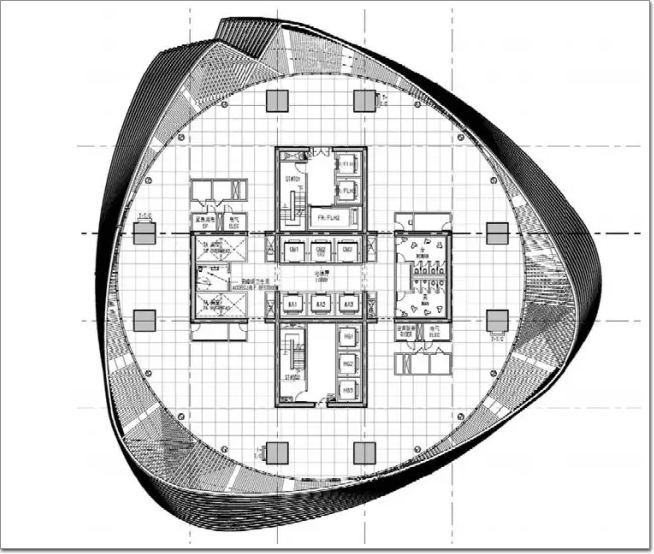

塔樓幕墻共有7 個系統，系統A 至系統J。這些系統可簡化及細分為外層系統，包括系統A 和E(系統A 為外層幕墻系統，系統E 為設備層的外墻系統)，內層系統(系統B 為內層圓柱面系統，系統C 為凸臺區域，系統D 為轉換系統)。在每個凸臺區域的中間位置設置防火墻，將相鄰的中庭分開。

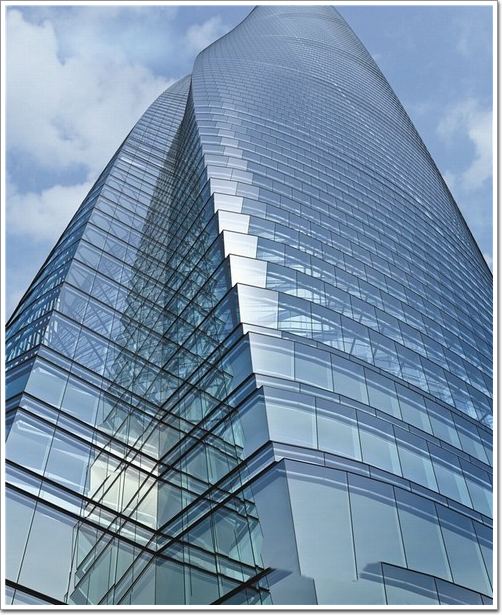

外層幕墻
外層幕墻在垂直方向分成9 個區域，每個區域從設備層開始，它們各自獨立運行，防火隔離墻直接附著在外層幕墻上。 由于采用直立階梯式幕墻系統，因此理論上每一層的幕墻板片其尺寸是相同的。但是塔樓基本幾何的變化導致局部板片有相應的尺寸差。通過將8mm 偏差內的板塊統一為統一規格，將板塊數量減少到每層5 種。
外層幕墻逐層收窄，賦予了大樓優雅的錐度造型。而幕墻上的一條V 型溝槽則是用來突出大樓的螺旋造型。

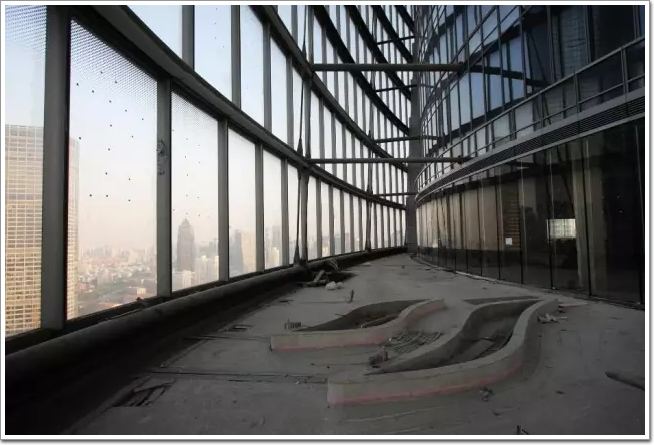

內層幕墻

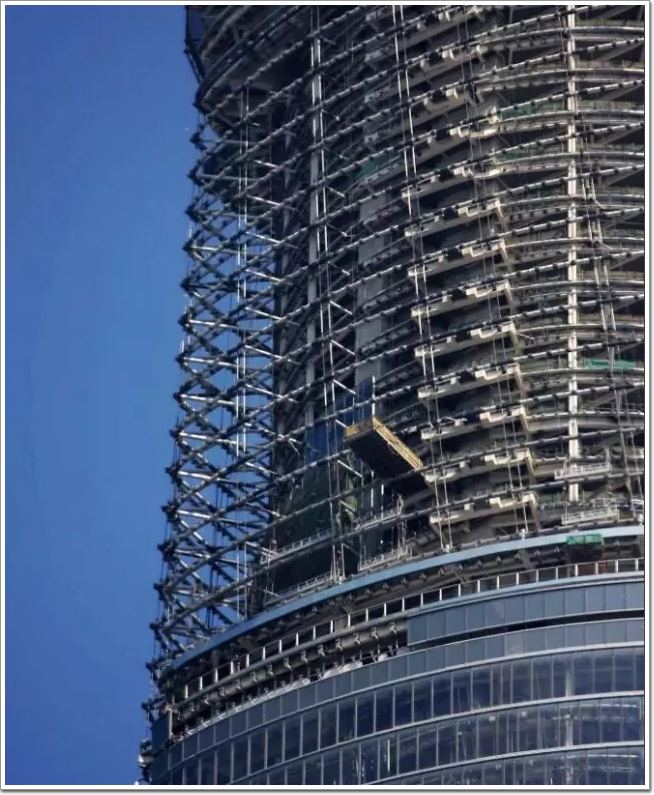

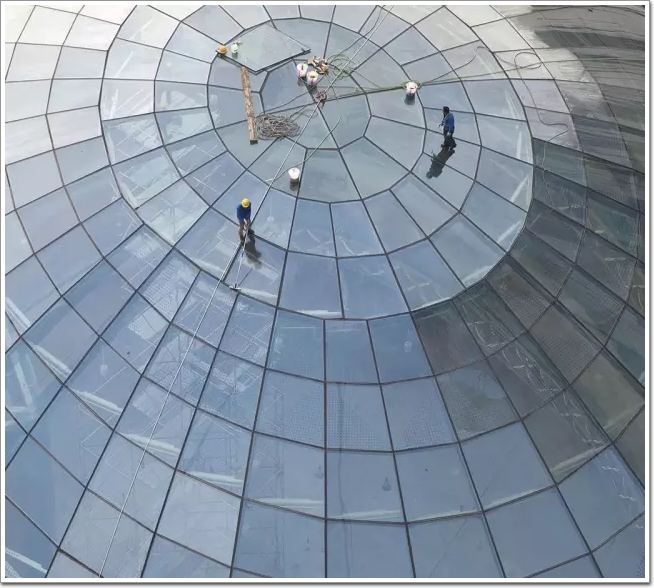

幕墻支撐結構

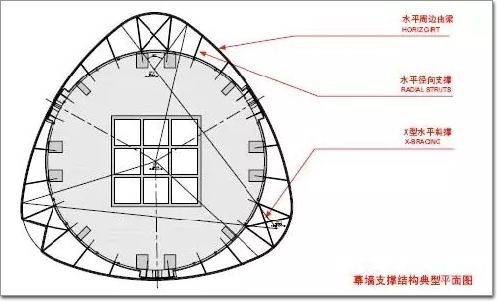

支撐結構是每層設置的水平周邊圈梁，通過25 組雙吊桿懸掛于每區設備層的主結構上，同時支撐于每隔6 個分格寬度的水平徑向撐桿上，水平徑向撐桿與主體結構連接。在標準層，位移量低于常規的鋼筋混凝土框架建筑。這個次結構的怠、位移量依然較大，平均值一」OOmm 和+/-50mm 在最低的中庭位置。在每個中庭樓面處都設計了一個單向移動節點以消化這個位移。

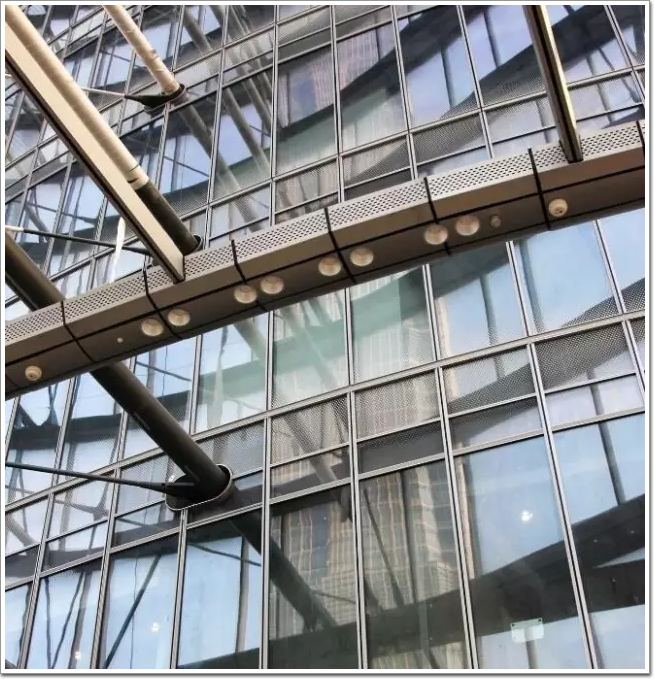

外環一圈采用直徑356 毫米直徑的的鋼管，將同主體結構相連的輻射狀拉結桿件聯系起來，這一圈的結構在縱向上則采用直徑160 毫米桿件連結，從而形成穩定的空間結構。在平面（詞條“平面”由行業大百科提供）的凹角處，則采用直徑160 毫米的鋼管作為斜撐，以加強結構剛度。其有結構美感的鋼結構構件與中庭綠化共同形成開闊而富于現代感的室內景觀。
高層玻璃幕墻更換過程
高層塔樓外幕墻工程竣工后，維修和維護并沒有手架作業平臺，塔樓幕墻維護是工程的重點，也是工程的難點。為了能保證工程使用階段的維護，保證業主的利益，現在一般都會采用擦窗機作為幕墻玻璃更換的施工平臺。
下面轉載一篇國內真實的案例，說一說高層幕墻玻璃的更換過程。
本工程塔樓高度300米，局部有開啟扇，塔樓安裝軌道自行、伸縮臂擦窗機。塔樓單元體玻璃幕墻東、西立面為豎明橫隱玻璃幕墻，南、北(17層以上)立面為橫明豎隱玻璃幕墻，南立面還有挑出的遮陽百葉。
玻璃的垂直運輸
塔樓大面玻璃主要規格為8+1.52pvb+8+12A+12雙銀Low-E(半)鋼化玻璃和8+1.52SGP+8+12A+8雙銀Low-E(半)鋼化玻璃，玻璃重量很大，不能用擦窗機運輸，雖然塔樓各部分樓層高度有不同，但根據幕墻分格，玻璃最大高度均小于層高1.2米，最大寬度的南立面玻璃在1.95米以內，玻璃通過核心筒周邊的通道，和轉運架的配合進入需要更換玻璃的室內門，一般門高度均在2米以上，因此，玻璃的運輸可以采用大樓貨梯運輸至需要更換的樓層，然后通過玻璃轉運架運輸到需要更換玻璃的位置。
層間玻璃一般高度在1.2米以內，寬度大約為一個板塊寬度，可以采用大樓貨梯運輸。因A塔局部無開啟扇，B塔樓全部無開啟，考慮到更換需要，也可以用擦窗機作為垂直運輸工具。
層間玻璃更換(東、西立面)
采用擦窗機將玻璃運輸至需要更換的樓層 ;
將原破損玻璃先拆卸 ;
利用就近的擦窗機限位插銷和鋼絲繩及限位器作為防墜落裝置，操作擦窗機至合適位置更換新玻璃;
注密封膠、結構膠 ;
全部安裝明框玻璃扣蓋 ;
結構膠養護到期采用擦窗機更換相應玻璃扣蓋。
大面玻璃更換(東、西立面)
采用大樓貨梯將玻璃運輸至需要更換的樓層
利用擦窗機做施工平臺將原破損玻璃和層間玻璃以及層間鋁背板和防火、保溫棉先拆卸 ;

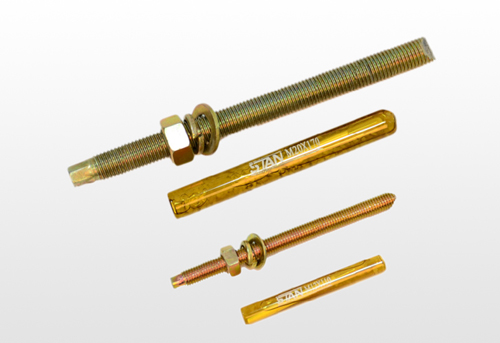

在層間位置補打后置埋件，安裝滑輪組和防墜落固定支架，在室內安裝卷揚機，通過鋼絲繩、滑輪組和玻璃綁帶固定需要更換的玻璃，另外一組電動吸盤、防墜器通過防墜落鋼絲固定在防墜落固定支架上;
將需要更換的玻璃放置在小車上在卷揚機的牽引下及和室外擦窗機操作人員的輔助下吊裝至安裝部位就位 ;
拆除滑輪組、防墜落固定支架以及鋼絲繩 ;
恢復層間防火、保溫棉，鋁背板和層間玻璃;
注密封膠、結構膠 ;
全部安裝明框玻璃扣蓋;
結構膠養護到期采用擦窗機更換相應玻璃扣蓋。
選用的卷揚機型號、鋼絲繩及電動吸盤的型號均參照施組玻璃幕墻吊裝說明中的型號。

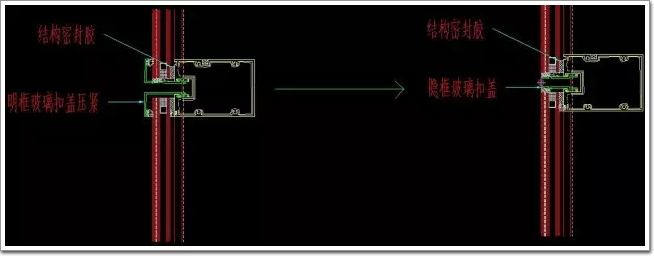

玻璃扣蓋的槽口是通用的，在半隱幕墻需要注結構密封膠的一邊養護期好后更換臨時固定的明框外飾扣蓋。
拆卸破損玻璃
該工程采用的玻璃層間位置為鋼化夾膠玻璃，大面玻璃為(半)鋼化夾膠中空玻璃，夾膠玻璃一面朝向室外。一旦發現有玻璃破損，立即采取措施，視破損情況從室內或者借助擦窗機從室外用強力膠（詞條“強力膠”由行業大百科提供）紙整幅粘貼破損面，防止在更換玻璃前或更換玻璃過程中出現，玻璃顆粒脫落，造成人員、財產損失;拆除破損玻璃時應注意將玻璃下部的扣蓋拆除，如為隱框則先割去兩側各四分之一處結構膠，用6mm綁帶從玻璃下端固定好玻璃然后再完全拆掉玻璃兩側的固定設施，將玻璃緩緩提起放在擦窗機內，或借助卷揚機先提升玻璃在向室內緩緩傾斜放下，將破損玻璃移動到室內處理。
更換就位玻璃
層間玻璃在擦窗機就位后，用玻璃綁帶從下端吊起玻璃，同時利用就近的擦窗機限位插銷安裝防墜鋼絲，用電動吸盤輔助固定在限位鋼絲上面，并設置防墜器，將玻璃緩緩放置在橫梁上之后，用10-15cm的鋁合金壓碼臨時固定4點，然后抽出綁帶、卸載輔助吸盤，注好密封膠和結構膠之后再安裝全明框的壓碼固定即可。
大面玻璃首先將玻璃放置在平板小車上用玻璃綁帶從玻璃下端托起，一端固定在起吊鋼絲上面，配合卷揚機緩緩向外拉起更換的玻璃，當玻璃基本垂直時，通過電動吸盤和防墜落鋼絲固定在防墜落鋼支架上，再緩緩提升玻璃就位，臨時固定好玻璃之后，抽出綁帶、卸載輔助吸盤，注好密封膠和結構膠之后再安裝全明框的壓碼固定即可。
安全文明措施
在如此高的施工位置更換玻璃要非常注意施工安全措施的到位，加強現場管理規范。
1、編制切實可行的施工方案，并得到相關部門的批準;
2、在超過6級以上的(含6級)大風或雨雪天氣不得進行玻璃更換施工;
3、在需要更換的施工區域下方及周邊地區設置隔離警戒區域，派專人看守，不得有行人進入隔離區;
中國幕墻網工程庫gck.alwindoor.com正式收錄上海中心大廈工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
上海中心大廈
上海中心大廈，位于浦東的陸家嘴功能區，占地3萬多平方米，所處地塊東至東泰路，南依銀城南路，北靠花園石橋路，西臨銀城中路，為上海陸家嘴摩天大樓建設計劃最后的壓軸工程。其建筑設計方案由美國Gensler建
4、仔細檢查所有施工設備是否完好，鋼絲繩是否磨損、吊裝設備是否牢固等;
5、擦窗機必須用幕墻限位插銷固定，并用吸盤固定的外墻上，防止晃動，操作人員必須經過培訓取得操作許可證，并按要求將安全帶系在生命繩上;
6、吊裝玻璃必須通過電動吸盤和防墜鋼絲固定在防墜落鋼架上面，并安裝防墜器，防墜落鋼架不得與吊裝鋼架設在同一固定點上;
