1. 項目概況
成都綠地中心——蜀峰468超高層項目地處四川省成都市錦江區東村文化創意產業中心區域。蜀峰468主塔樓建筑高度為468m，結構高度為452m。塔樓地下4層，地上101層，項目建成以后將成為西部第一高樓，成都的標志性建筑。整個主塔設計理念源自于四川周邊雪山、冰川的地域特點，整個建筑外立面需要打造出像冰晶般的折面肌理、為整個建筑結構體系的設計帶來了極大的挑戰。
項目地上總建筑面積207540㎡，包括位于低區(5~46層)的甲級辦公空間，中區(50~69層)高端行政公館，頂部(70層以上)為5星酒店及天際會所。塔樓設有4層地下室，地下室埋深達27m。
圖1.1 項目效果圖
該項目建筑設計由世界著名設計事務所ASGG完成，
結構設計由Thornton Tomasetti和華東院共同完成。整個建筑采用從下往上逐漸內收的方式(首層建筑面積2894㎡，頂部101層建筑面積1530㎡)。主樓的外形獨特，每一層的建筑
平面均不同，但大致可以分為八邊形，十六邊形和三十二形。十六邊形是基礎，八邊形和三十二邊形可從十六邊形演化而成。與建筑體型相對應，在16邊形的每一個角部布置一個鋼骨
混凝土柱。鋼骨柱沿建筑高度方向是傾斜的，但相對于垂直方向的角度不大，約為5%左右。相對于
核心筒，鋼骨柱的傾斜方向遵循“內傾-外傾”交替變化的規則，從而在立面上形成建筑要求的凹凸交錯的立面形狀。

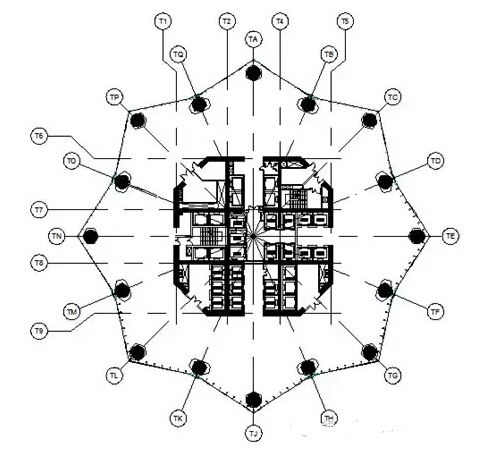

圖1.2 典型平面示意圖
蜀峰468超高層項目塔樓體型超高，外立面獨特的折面肌理等特點，風荷載的取值直接關系到塔樓結構和幕墻工程的安全性和經濟性。圖為風洞試驗模型照片。
圖1.3 風洞試驗
2. 結構抗側力體系介紹
本項目主樓結構高度達到452m。當建筑高度增加時，抗側力結構的材料用量和造價均急劇增加，因此需要高效的抗側力體系以保證：
(1)擁有足夠的結構強度以抵抗側向荷載;
(2)擁有足夠的結構剛度以控制樓層位移;
(3)達到預期的結構舒適度水平。
為此，本項目主塔樓設置了雙重抗側力體系：
(1)主要抗側力體系：勁性鋼筋混凝土核心筒，十六根型鋼混凝土柱，兩道外伸臂桁架+帽桁架(L23~26 三層高外伸臂桁架，L47~50 三層高外伸臂桁架，L98~100三層高帽桁架，利用機電層布置外伸臂桁架把鋼骨柱與核心筒連成整體);
整體結構 = 巨型斜撐框架（詞條“框架”由行業大百科提供） + 核心筒及伸臂桁架

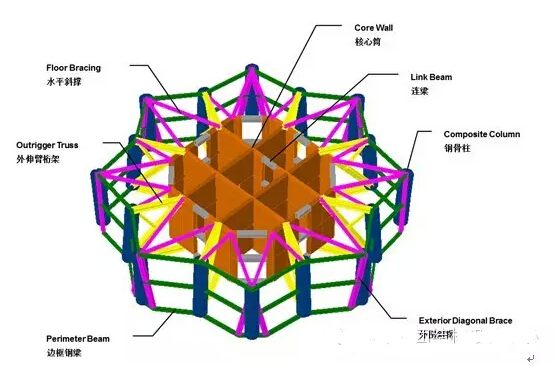

圖2.1 結構體系示意圖

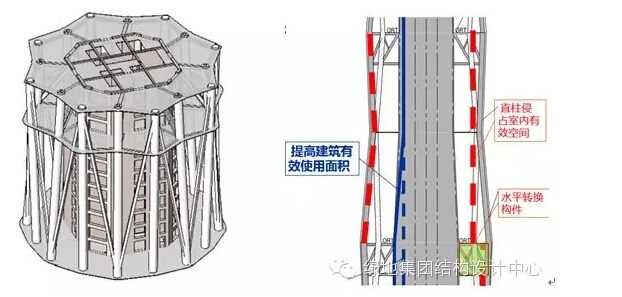

圖2.2 抗側力體系立面示意圖
圖2.3 抗側力體系效果圖
(2)次級抗側力體系：外周巨型斜撐框架體系(結構外框16根巨柱從下往上經過11次內外傾斜直至塔頂，相鄰兩個巨柱間設置巨型斜撐，與整個框架形成巨型框架斜撐體系，同時也迎合了建筑在外立面上的折面肌理)。
圖2.4 巨型框架斜撐示意圖
圖2.5 結構前3階振型及對應的周期
本項目建筑平面為內切圓多邊形，兩個軸向剛度和周期接近，同時加入斜撐的外周框架極大地提高了外周框架的剛度和抗剪承載力，有效的控制了結構的扭轉效應，達到了較好的效果。
圖2.6 關鍵構件塑性損傷情況演示
本項目由建研院進行了第三方彈塑性分析驗證，整個結構體系方案可行，且滿足規范“大震不倒”的要求。同時對關鍵構件塑性損傷情況進行了分析，人工波作用下剪力墻各變截面位置出現較明顯損傷，結構頂部核心筒收進位置剪力墻有相對明顯地損傷，后續施工圖將采取加強措施。
3. 樁筏基礎介紹
中國幕墻網工程庫gck.alwindoor.com正式收錄成都綠地中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
成都綠地中心是綠地計劃用5年時間打造一個集甲級寫字樓、國際會議中心、品牌商業、星級酒店、文化娛樂街區、創意產業園區等于一體的大型現代服務業綜合項目。成都綠地中心主塔的高度將達到前所未有的468米，這是
本項目樁基采用人工挖孔擴底灌注樁，總樁數113根，樁身直徑為1800mm，擴底端直徑為3700mm，單樁最大承載力要求最大值45000kN(4500噸)，樁長約16m，以中風化泥巖作樁端持力層。
本項目的樁基設計等級為甲級，根據專家論證及國家規范的要求，采取了一樁一孔的超前鉆。一是為了查明樁端下是否存在溶洞，破碎帶及軟夾層等不良地層;二是驗證是否達到規定位置。
圖3.1 塔樓基坑支護完成
圖3.2 大直徑人工挖孔樁全面展開
目前項目進展順利，蜀峰468即將引領西部未來高度。
