二○一二年度建筑門窗配套件推薦產品——滑輪篇

　　本篇介紹的是2012年度建筑門窗配套件推薦產品中與滑輪相關的內容：被推薦滑輪的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。

　　共包括2個廠家的2個滑輪。適用于推拉門窗。

　　其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

　　1.3 適用范圍
　　適用于鋁合金推拉門。

　　1.4 結構特點
　　①滑輪內外體采用鋅合金高壓成型，保證了輪體的強度。

　　②滑輪采用增強尼龍一次性注塑成形，輪體傾角采用車床二次加工，充分的保證了輪體的最小徑向跳動量。

　　1.5 性能特點
　　① 產品為可調節式滑輪，高度方向可調節0-6mm。

　　② 滑輪內體與調節螺絲的連接采用鋅合金壓塊的方式，增加了滑輪的使用壽命。

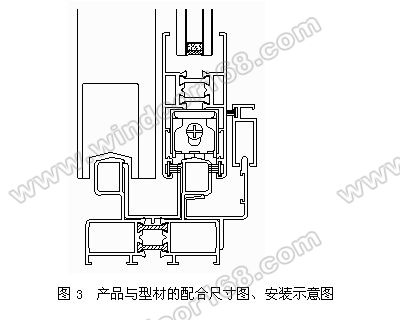

　　1.6 安裝使用說明
　　產品安裝時注意滑輪外體與型材面配合的平行度，調整好滑輪的位置后，再將用自攻螺絲緊固好，不能有松動。

　　1.7 委員會組織的實際檢測結果
　　滑輪運轉平穩性試驗：輪體外表面徑向跳動量為0.18mm，輪體軸向竄動量為0.30mm。啟閉力試驗：?jiǎn)㈤]力為33N。反復啟閉試驗：按實際承載重量(70Kg)，反復啟閉100000次后，輪體能正常滾動；承受1.5倍承載重量時，啟閉力為66N。耐溫性試驗：在50℃環境中，承受1.5倍承載重量后，啟閉力為40N；在-20℃環境中，承受1.5倍承載重量后，輪體未破裂，啟閉力為52N。

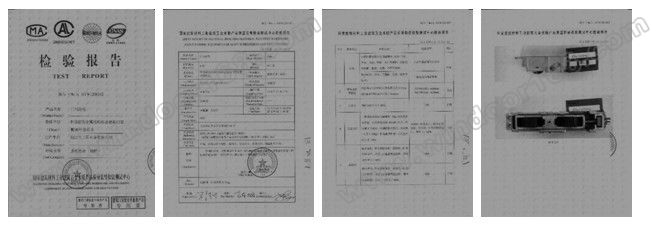

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

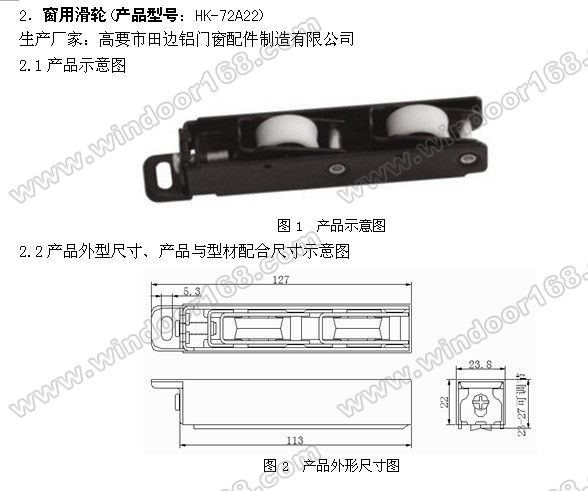

　　2.3適用范圍
　　適用于普遍及隔熱鋁合金型材推拉窗。

　　2.4結構特點
　　輪架采用冷軋板沖壓成型，表面為純聚脂型粉末噴涂，輪子采用高品質軸承及PA66注塑成型，外套使用塑料材質，隔熱效果更好，上下調節量為±3㎜。

　　2.5性能特點
　　一套滑輪承載100㎏重量在25N啟閉力作用下，反復啟閉25000次后，各部件不損壞。

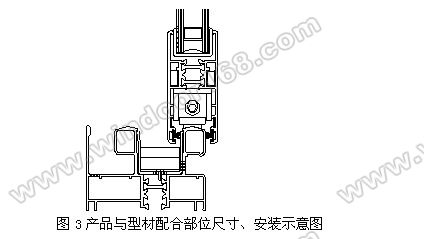

　　2.6安裝要求
　　首先確定滑輪安裝位置，打好一個φ4.2㎜的孔，放入滑輪，用1個M5×15自攻螺釘固定。

　　2.7 委員會組織的實際檢測結果
　　滑輪運轉平穩性試驗：輪體外表面徑向跳動量為0.12mm，輪體軸向竄動量為0.28mm。啟閉力試驗：?jiǎn)㈤]力為38N。反復啟閉試驗：按實際承載重量(100Kg)，反復啟閉30000次后，輪體能正常滾動；承受1.5倍承載重量時，啟閉力為72N。耐溫性試驗：在50℃環境中，承受1.5倍承載重量后，啟閉力為52N；在-20℃環境中，承受1.5倍承載重量后，輪體未破裂，啟閉力為58N。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
