新世界雙曲點式幕墻介紹

　　深圳新世界商務中心橄欖球觀光塔外形獨特，其俯視截面酷似美國的橄欖球，外型設計為鋸齒形魚鱗狀玻璃，在造型上給人極大的視覺沖擊和審美享受。橄欖球觀光塔設計采用全新的三維建模理念來完成雙曲面幕墻設計，打破了常規設計理念，解決了雙曲面雙拉桿點支式玻璃幕墻在設計、施工技術上的難題，為國內幕墻設計所少見。此外，本工程設計,下料極為復雜，在僅千平方米左右的裝飾面積內涉及到2000多塊異型玻璃，600多塊異型不銹鋼板，其設計和加工難度可見一斑。下面我們對橄欖球觀光塔設計特點進行一些介紹。

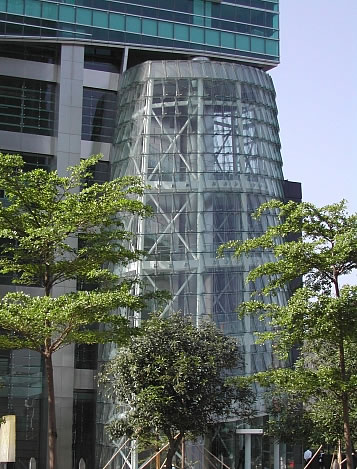

　　如下圖所示：深圳新世界商務中心橄欖球觀光塔高28.99m,主體為鋼結構，由十根雙曲鋼柱和螺旋鋼結構樓梯組成，幕墻支撐結構為不銹鋼豎向雙拉桿預應力結構，豎向桿間距和玻璃分格隨旋轉方向為變值。豎向雙拉桿通過三維可調連接件作用在主體鋼結構上。

　　 橄欖球觀光塔有三個設計特點：

　　1、橄欖球三維建模設計。如下圖：我司按照以下幾個原則畫出橄欖球觀光塔三維圖形：保證每一塊豎向玻璃肋與水平玻璃肋垂直或者幾乎垂直；保證在主鋼結構立柱部位，將所有的駁接系統水平桿的中心線經過鋼結構立柱的中心線；保證所有駁接系統水平桿的中心基本不偏移相鄰兩塊玻璃肋間距的中心點，或者偏移不超過駁接系統可調節的允許偏心范圍。保證不銹鋼雙層墻分格及拉絲方向平行水平方向鋸齒狀玻璃斜面。施工實踐證明這種建模保證了設計和施工精度，在上千塊的異型板塊中很少出現玻璃和不銹鋼板的報廢。

　　2、橄欖球天窗設計，我司采用一種新的屋面排水原理，即屋面結構沒有排水槽，周邊用不銹鋼板形成一個傾斜的橢圓形堵水壩，水由低端排水管排出，其角端不銹鋼爪件同不銹鋼排水管焊接，不銹鋼排水管與Φ350結構鋼管焊接，每層有兩個連接點。屋面分格為中間一條明框，其余為隱框幕墻，在扣線與鋼結構中間設計排水槽鋁，這樣可輸導天窗冷凝水，防止夏季天窗內外溫差大造成冷凝水無處可排放問題。

　　3、不銹鋼接縫設計。橄欖球觀光塔室內不銹鋼接縫采用開放式設計，沒有進行打膠。這種設計既可以避免耐候膠老化對鋼板的污染，又能給人凹凸，自然，開放的感官。這樣的設計在新落成的深圳音樂廳也有出現。　
  　橄欖球觀光塔的突破點。在整個設計中不銹鋼抓件駁接系統的設計最為重要，如右裝配圖。此駁接系統是根據玻璃橫肋，豎肋，面玻的三維關系設計的，可以實現一定的三維可調。駁接系統的帶齒支撐件，它能實現兩相鄰抓件同一方向的垂直可調，通過加工不同斜面的內螺套可以調整整個駁接系統的傾斜角度。此外，駁接爪，內螺套螺釘都有一定的調節余量。在轉角駁接爪設計中，為滿足相同角度兩塊玻璃的拼角需要，設計了可調節的駁接頭，方便現場的安裝另外，橄欖球的施工三維放線也是本工程的一個亮點。由于本工程的三維特殊性，設計無法在有限的圖紙上表達出各三維變量尺寸，只能根據立體建模圖給出施工過程中關鍵點的三維坐標，這樣也能滿足施工的要求。下面簡單介紹下橄欖球的放線，由于建模需要三維坐標原點在其位于橄欖球中間的圓柱內，施工人員用“畫矩形”法推算出三維坐標原點，即用兩根角鋼夾住圓柱，測量調整使之都平行X軸，畫出虛擬矩形，通過計算推出坐標原點，在橄欖球內放出原點偏移2400mm的X偏移軸，Y偏移軸并上下拉通線，做好標高標記，根據這兩條偏移軸和通線的標高可以放出橄欖球的三維坐標。　
　
